Mạch thu phát NRF24L01 + 2.4Ghz

Module sử dụng chip truyền sóng NRF24L01+ mới nhất từ hãng Nordic với nhiều cải tiến so với chipNRF24L01 cũ về tốc độ truyền, khoảng cách, độ nhạy, bổ sung thêm pipelines, buffers, và tính năng auto-retransmit nhưng vẫn tương thích ngược với phiên bản cũ về cách sử dụng. NRF24L01+ hoạt động trên dải tần 2.4GHz và sử dụng giao tiếp SPI khoảng cách tối đa trong điều khiện không vật cản lên đến 100m.

Thông số kỹ thuật:

Điện thế hoạt động: 1.9V - 3.6V

Có sẵn anthena sứ 2.4GHz.

Truyền được 100m trong môi trường mở với 250kbps baud.

Tốc độ truyền dữ liệu qua sóng: 250kbps to 2Mbps.

Tự động truyền lại khi bị lỗi (auto Re-Transmit).

Multiceiver - 6 Data Pipes.

Bộ đệm dữ liệu riêng cho từng kênh truyền nhận: 32 Byte separate TX and RX FIFOs.

Các chân IO đều chịu được điện áp vào 5V.

Lập trình được kênh truyền sóng trong khoảng 2400MHz đến 2525MHz (chọn được 125 kênh).

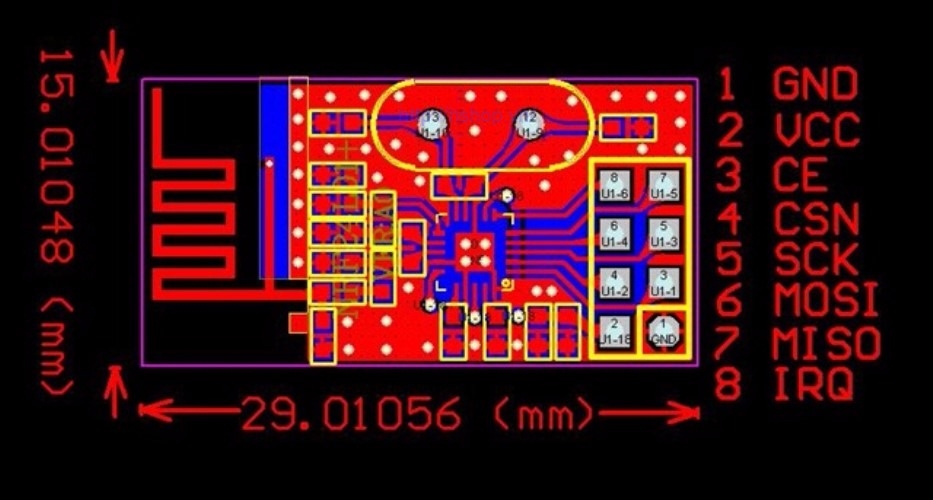

Thứ tự chân giao tiếp : GND,VCC,CS,CSN,SCK,MOSI,MISO,IQR
