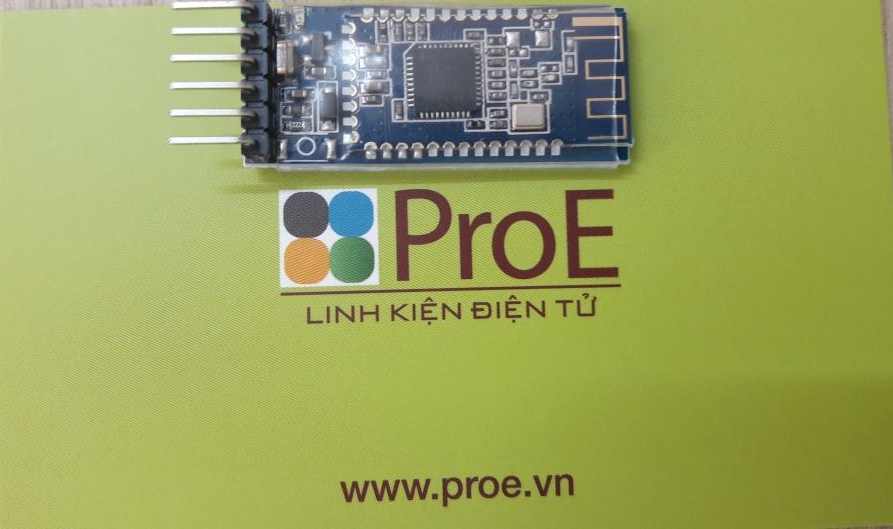

Mạch Thu Phát Bluetooth 4.0 UART CC2541 AT-09

Mô tả sản phẩm

Module HM-10 sử dụng chip CC2541 TI  và hỗ trợ các tập lệnh AT giúp người dùng có thể thiết lập vai trò (Master or Slave ) , tốc độ truyền dữ liệu,… thông qua giao tiếp UART. Module có ra chân UART giúp giao tiếp dễ dàng với Adruino hay các thiết bị khác.

Thông số kỹ thuật:

Version : Bluetooth V4.0 BLE

Nguồn cấp: 3.3VDC 50mA.

Dòng điện : 400uA ~ 1.5mA ở Sleep Mode và 8.5mA ở Active Mode.

Khoảng cách truyền : có thể lên đến 100m .

Baudrate  : 230400, mặc định là 9600.

Tần số: 2.4GHz ISM band

Modulation method : GFSK ( Gaussian Frequency Shift Keying )

Công suất: -23dbm, -6dbm, 0dbm, 6dbm ( có thể cấu hình qua lệnh AT+POWE ).

Bảo mật :  Authentication and encryption

Service: Central & Peripheral (UUID FFE0,FFE1)

Nhiệt độ : -5 ~ 65 độ C

Kích thước : 26.9 x 13 x 2.2mm

Sơ đồ chân:

Sơ đồ kết nối Adruino

Kích thước module:

Tài liệu tham khảo:

HM-10 Schematic, AT cmd documents
