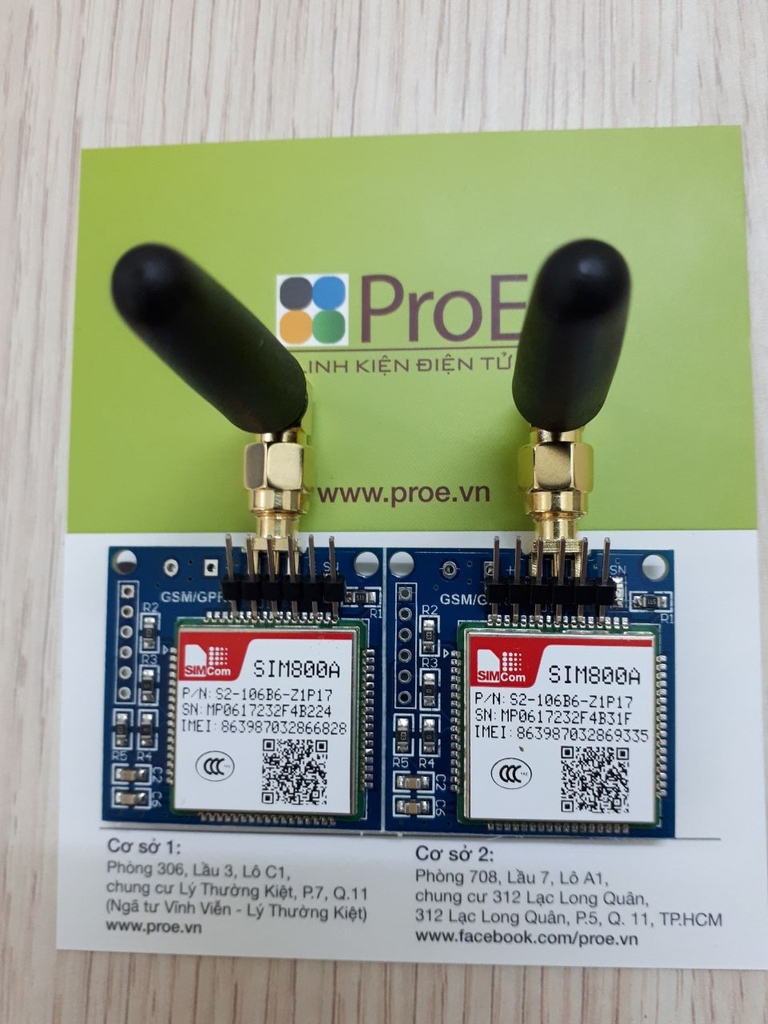

Module Sim800A Mini V2 GSM GPRS

Thông số kỹ thuật:

IC chính:Module GSM GPRS Sim800A (Sim900A Upgrade)

Nguồn cấp: 4.5-5V, nên dùng nguồn 2A để đảm bảo hiệu suất hoạt động của SIM

Khe Sim kích thước chuẩn.

Led báo trạng thái Sim800A

Dòng khi ở chế độ chờ: 10 MA

Dòng khi hoạt động: 100 mA đến 2A

Kích thước: 2.5 cm x 3.1 cm

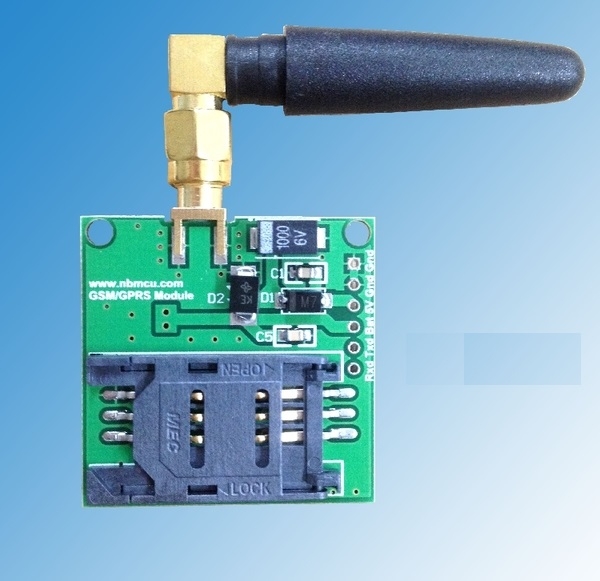

Thứ tự các chân như hình

Chức năng các chân:

RXD: Chân nhận Uart RX.

TXD: Chân truyền Uart TX.

BAT: Nếu sử dụng pin Lion 3.7VDC thì dùng chân này để cấp nguồn.

5V:Nguồn V+ cấp 4.5~5VDC Module Sim800A

GND: Chân Mass, cấp 0V.
