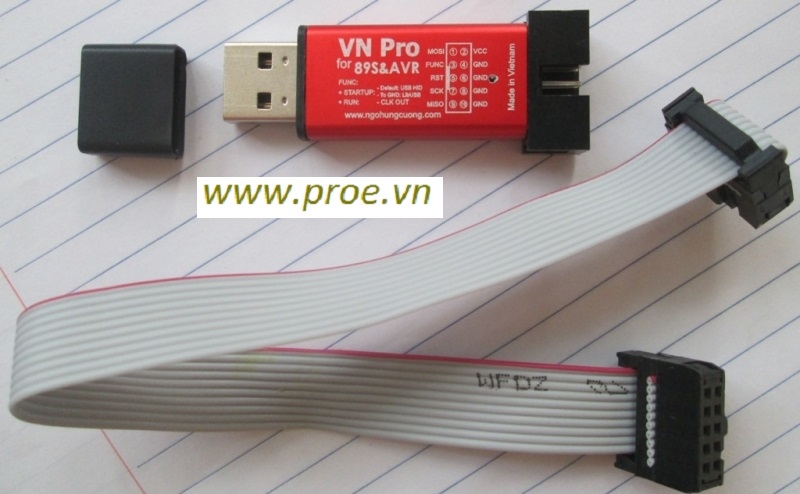

Mạch nạp VN Pro for 89S AVR
* Tính năng:
-Hỗ trợ nạp VĐK 89S, AVR và N76E003AT20
-Chân nạp tương thích với mạch nạp USBISP
-Sử dụng được với phần mềm ProgISP
-Sử dụng USBHID cắm là chạy, không cần bất cứ cài đặt Driver gì.
* Thông số kỹ thuật:
-Mạch có thể sử dụng 2 Firmware
-Chuyển đổi giữa các Firmware bằng phần mềm
* Phần mềm chuyển đổi
https://drive.google.com/open?id=1NCo5_xTKOMQDtISYI4Dohjc_EbeNdc_V
* Để chuyển đổi giữa các Firmware:
-Cắm mạch nạp vào máy tính
-Chạy phần mềm chuyển đổi ấn Connect
-Mạch sẽ vào chế độ Bootloader.
-Muốn sử dụng Firmware nào thì chọn Firmware tương ứng
-Muốn sử dụng Firmware gốc thì chọn VN Pro 89S AVR
-Muốn sử dụng Firmware USBISP thì chọn USBISP
* Firmware gốc hỗ trợ nạp 89S AVR và N76E003AT20, sử dụng phần mềm MultiPro
https://drive.google.com/open?id=1Oo8a9AXxCHMhu2zS_0UD828wK6gjb6n9
* Firmware USBISP hỗ trợ nạp 89S AVR sử dụng phần mềm ProgISP như đối với mạch USBISP thông thường.
https://drive.google.com/open?id=1hC3EyXo8ILRzJJWRlk36jG5x-R0UQjv0
*******************
Kết nối mạch nạp với N76E003AT20:
Mạch nạp-----------------N76E003AT20
VCC (2)-------------------VDD(9)
GND(4)-------------------GND(7)
MOSI(1)------------------ICPDA(8)
SCK(7)-------------------ICPCK(18)
RST(5)-------------------RST(4)
