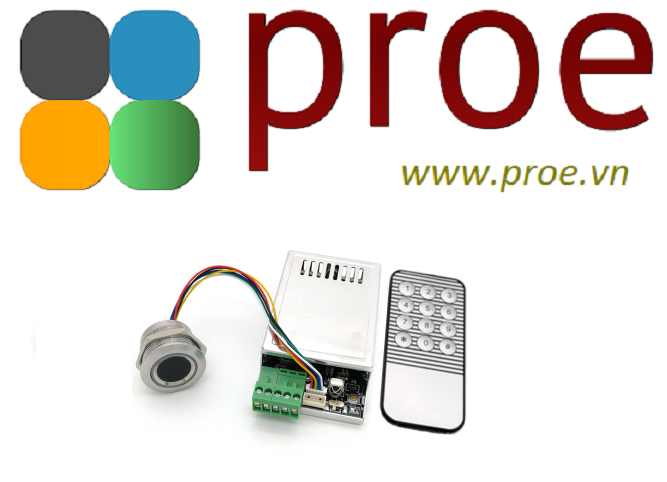

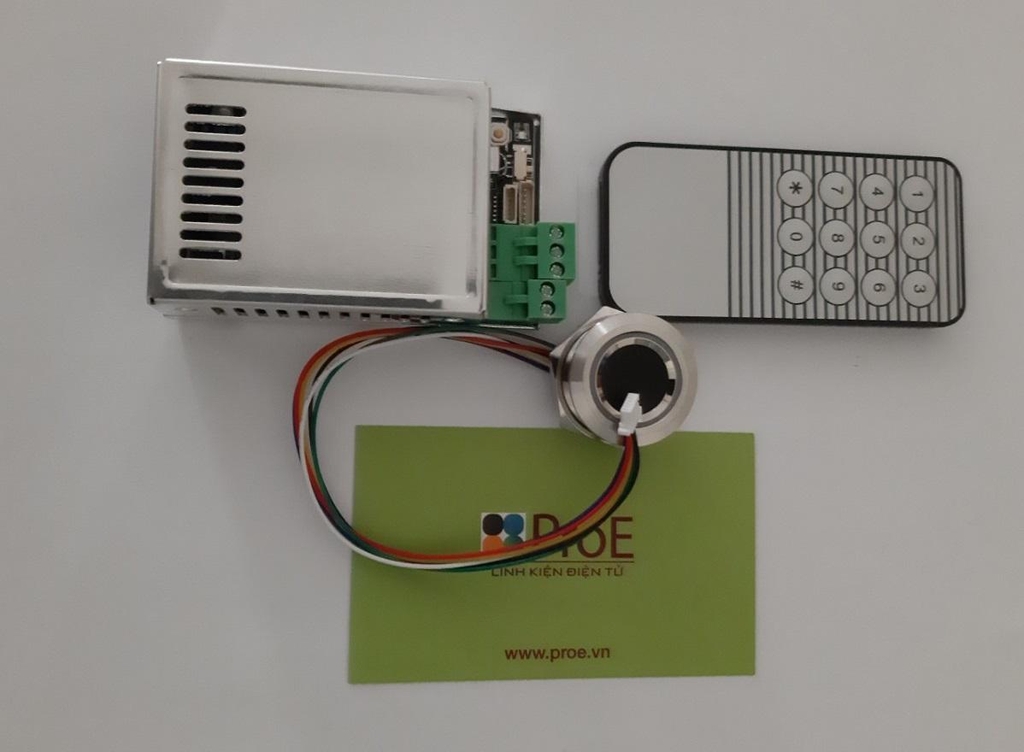

Combo cảm biến vân tay R503 K216 Remote

  • Mã sản phẩm: Combo R503 K216 Remote
  • Nhà sản xuất: GROW
  • Website hỗ trợ: https://www.proe.vn
720.000₫

Product Description

        1. Integrated image collecting and algorithm chip together, ALL-in-One
        2. The flexibility to adapt to the conditions was the fingers, whether it is dry fingers, wet fingers, light texture fingerprints fingers, and old fingers, all have high recognition rate
        3. The main application areas: can be embedded into a variety of end products, such as: access control, attendance, safety deposit box


 The R503 has a two-color circular indicator light that can be controlled by command and provides threads with a diameter of 25mm for your easy installation.



Round Capacitive Fingerprint Module Contrast



Product Specification

Model
R503
Type
Capacitive Fingerprint Module
Interface
UART(TTL)
Resolution
508 DPI
Voltage
DC 3.3V
Fingerprint Capacity
200
Sensing array
192*192 pixel
Working current
20mA
Standby current
Typical touch standby voltage: 3.3V, Average current: 2uA
Fingerprint module external size
Diameter 28 (mm)
Fingerprint module inner size
Diameter 23.5 (mm)
Fingerprint module height
19 (mm)
Effective collection area
Diameter 15.5 (mm)
Connector
MX1.0-6Pin
LED Control
YES
LED Color
Blue and Red
Scanning Speed
< 0.2 second
Verification Speed
< 0.3 second
Matching Method
1:1; 1:N
FRR
≤1%
FAR
≤0.001%
Work environment
-20C ---60C
Work Humidity
10-85%
Anti-static capacity
15KV
Abrasive resistance intensity
1 million times
Communications baud rate (UART):
(9600 × N) bps where N = 1 ~ 12(default N = 6, ie 57600bps)





Product Files

·Provide Free Reference SDK Files for Arduino, Android,.Net,Windows and so on.
·Provide User Manual

You can download the R503 user manual from this website link:


R503 Test program operation display video on Youtube: https://youtu.be/eD2xtwCWOmQ

Hướng dẫn sử dụng Bộ giải mã vân tay K216:

1. Nhấn nút SET K1 trên mạch, đèn sẽ nhấp nháy nhanh, lúc này bạn có thể đăng ký vân tay, để ngón tay vào cảm biến và giữ nguyên cho đến khi nghe âm thanh báo hiệu ghi nhận thành công, bạn có thể đăng ký liên tục các vân tay và thoát trạng thái đăng ký bằng cách đưa tay ra và chờ 8 giây. ( Đăng ký khóa chỉ có thể đăng ký 50 hoặc 100 dấu vân tay và dấu vân tay đã đăng ký được lưu trữ trong khu vực 01 )

2. Nhấn và giữ nút cài đặt đến khi nghe âm thanh dài, quá trình khởi tạo thành công các vân tay sẽ bị xóa, khôi phục lại cài đặt ban đầu.

3. Sử dụng: Khi gạt công tắc K2 sang vị trí 1, khi có vân tay đúng relay được bật cho đến khi nhấc ngón tay ra. Khi gạt công tắc sang vị trí 2, thời gian relay bật có thể thay đổi từ 0-20s, mặc định là 5s.

4. Sử dụng với remote hồng ngoại: mật khẩu mặc định là 123456

  • Thay đổi mật khẩu: nhấn * Mật khẩu * 1 * Mật khẩu mới * Mật khẩu mới #
  • Đăng ký vân tay: nhấn * Mật khẩu * 2 * DD # ; DD từ 00-02, có tổng cộng 3 thư viện dấu vân tay, mỗi thư mục có thể lưu trữ 100 vân tay, nhấn phím * để thoát hoặc tự động thoát sau 10 giây
  • Xóa: * Mật khẩu * 3 * Mật khẩu #
  • Thời gian bật relay: * Mật khẩu * 5 * SS # ; SS từ 00-20, là thời gian bật relay, từ 0,5 đến 20 giây, 00 là 0,5 giây và mặc định là 5 giây. Ví dụ: đặt 1 giây: * 123456 * 5 * 01 #
  • Xóa dấu vân tay: * Mật khẩu * 6 * DD # : DD từ 00-02, có 3 thư mục dữ liệu dấu vân tay.
  • Sử dụng mật khẩu: * Mật khẩu: rơle đóng, nhấn #: nhả rơle .
  • Kiểm soát chế độ làm việc:
    •    Nhấn * Mật khẩu * 4 * 00 # để bật chế độ chờ mô-đun vân tay
    •    Bấm * Mật khẩu * 4 * 01 # để tắt chế độ chờ mô-đun vân tay (luôn ở chế độ)
