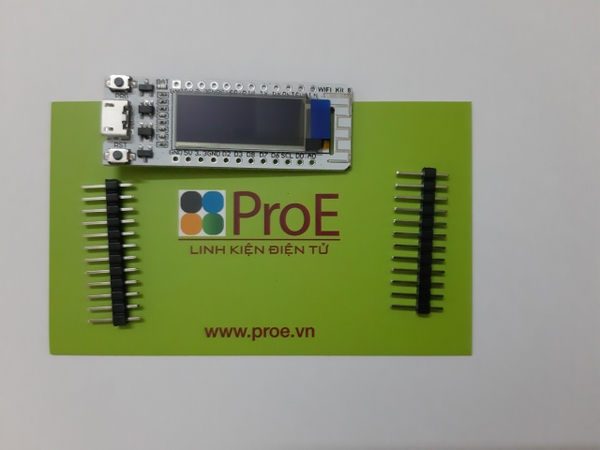

Arduino ESP8266 WIFI OLED NodeMCU

  • Mã sản phẩm: Arduino ESP8266 WIFI OLED NodeMCU
  • Nhà sản xuất: Heltec
  • Website hỗ trợ:

WiFi Kit 8 is a part of the “Heltec ESP Arduino“ series, with the following features:

  • Microprocessor: ESP8266 ;
  • Micro USB interface with a complete voltage regulator, ESD protection, short circuit protection, RF shielding, and other protection measures;
  • Onboard SH1.25-2 battery interface, integrated lithium battery management system (charge and discharge management, overcharge protection, battery power detection, USB / battery power automatic switching);
  • Onboard 2.4GHz (for Wi-Fi) PCB antenna;
  • Onboard 0.91-inch 128*32 dot matrix OLED display, which can be used to display debugging information, battery power and other information;
  • Integrated CP2104 USB to serial port chip, convenient for program downloading, debugging information printing;
  • Compatible with the Arduino development environment.

Technical Parameters

Source Parameter
MCU ESP8266 (160MHz Tensilica L06 32-bits,SRAM, Wi-Fi)
Hardware Resources UART x 2; SPI x 1; I2C x 1; I2S x 1
10 – bits ADC
17 general GPIO
Display 0.91寸 128*32 OLED display
Interface Micro USB x 1
Size 50.8 x 18.2 x 6.69 mm
USB to UART bridge CP2104
Battery Type 3.7V Lithium (SH1.25 x 2 socket)
Working Temperature Range -40 ~ 85 ℃

Electrical characteristics

Electrical characteristics Condition Minimum Typical Maximum
Power Supply USB Powered (≥500mA) 4.7V 5V 6V
Lithium powered (≥250mA) 3.3V 3.7V 4.2V
3.3V (Header) powered(≥150mA) 2.7V 3.3V 3.5V
5V (Header) powered(≥500mA) 4.7V 5V 6V
Power consumption(mA) WIFI Scan   115mA
WIFI AP   135mA
Output 3.3V Header Output     500mA
5V Header output (USB powered only)   Equal to input current
