Màn hình 5inch HDMI LCD, 800x480 Waveshare
- Mã sản phẩm: Màn hình 5inch HDMI LCD, 800x480 Waveshare
- Nhà sản xuất: Waveshare
- Website hỗ trợ: https://www.proe.vn
1.050.000₫
- PACKAGE CONTENT
-
Weight: 0.152 kg
- 5inch HDMI LCD x1
- HDMI connector x1
- HDMI to micro HDMI connector x1
- Touch pen x1
- RPi screws pack (4pcs) x1

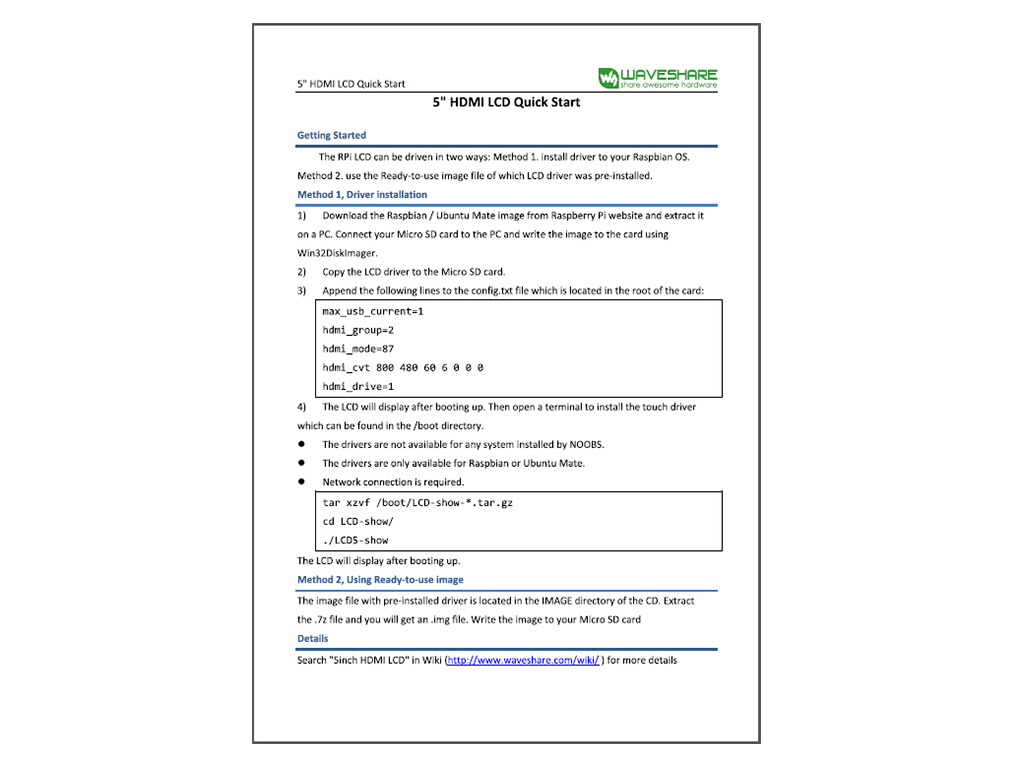

- Quick start sheet x1
1
2
3
4
5
6
800x480, 5inch Resistive Touch Screen LCD, HDMI interface, Designed for Raspberry Pi
Features
- 800x480 high hardware resolution
- Resistive touch control
- Compatible and Direct-connect with any revision of Raspberry Pi (except the Pi 1 model B or Pi Zero, which requires an HDMI cable)
- Drivers provided (works with your own Raspbian/Ubuntu/Kali/Retropie)
- HDMI interface for displaying, no I/Os required (however, the touch panel still needs I/Os)
- Backlight can be turned off to lower power consumption
- High quality immersion gold surface plating
Photos
Interface
| PIN NO. | SYMBOL | DESCRIPTION |
|---|---|---|
| 1, 17 | 3.3V | Power positive (3.3V power input) |
| 2, 4 | 5V | Power positive (5V power input) |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Ground |
| 19 | TP_SI | SPI data input of Touch Panel |
| 21 | TP_SO | SPI data output of Touch Panel |
| 22 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
| 23 | TP_SCK | SPI clock of Touch Panel |
| 26 | TP_CS | Touch Panel chip selection, low active |
External Dimension
Development Resources
