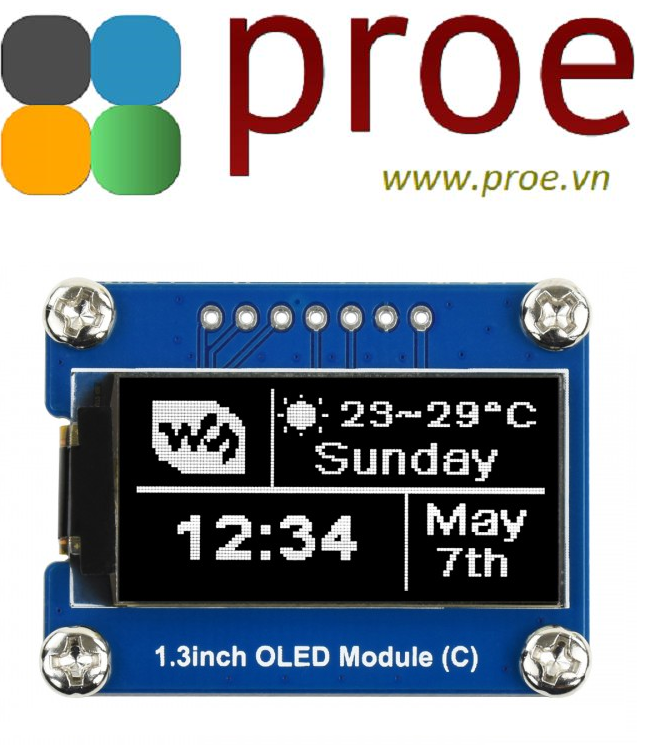

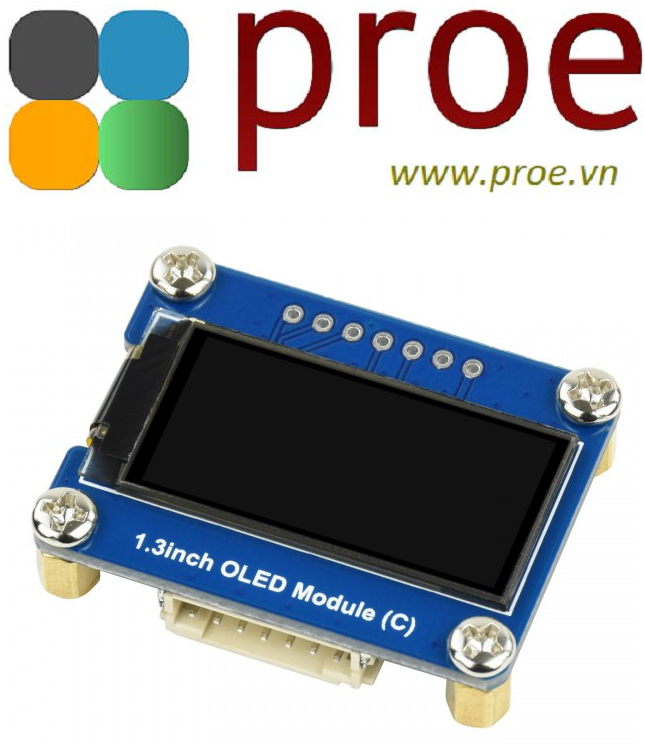

1.3inch OLED Module (C) 64×128, General 1.3inch OLED Display Module

  • Mã sản phẩm: 1.3inch OLED Module (C)
  • Nhà sản xuất: Waveshare
  • Website hỗ trợ: https://www.proe.vn
220.000₫
DESCRIPTION


1.3inch OLED Display Module, Black / White Display Color, 64×128 Resolution, SPI / I2C Interface

1.3" OLED DISPLAY MODULE

Embedded SH1107 Driver, Using SPI / I2C Bus

Comes with examples for Raspberry Pi, Arduino, STM32, etc.


  • Size1.3"
  •
  • Resolution64×128
  •
  • Display ColorBlack / White
  • InterfaceSPI / I2C
  •
  • Display PanelOLED
  •
  • DriverSH1107

Features At A Glance

  • Adopts both 4-wire SPI and I2C interfaces, better compatibility, high transmission rate
  • Comes with development resources (examples for Raspberry Pi/Arduino/STM32)

Specifications

OPERATING VOLTAGE 3.3V RESOLUTION 64 × 128 pixels
COMMUNICATION INTERFACE 4-wire SPI, I2C DISPLAY SIZE 14.70 × 29.42mm
DISPLAY PANEL OLED PIXEL SIZE 0.15 × 0.15mm
DRIVER SH1107 DIMENSIONS 30.0 × 39.5mm

SPI Control Interface

Supports Controller Boards Like Raspberry Pi/Arduino/STM32

VCC Power (3.3V input)
GND Ground
DIN data input
CLK clock input
CS Chip selection, low active
DC Data/Command selection (high for data, low for command)
RST Reset, low active

Hardware Connection

Connecting With Raspberry Pi

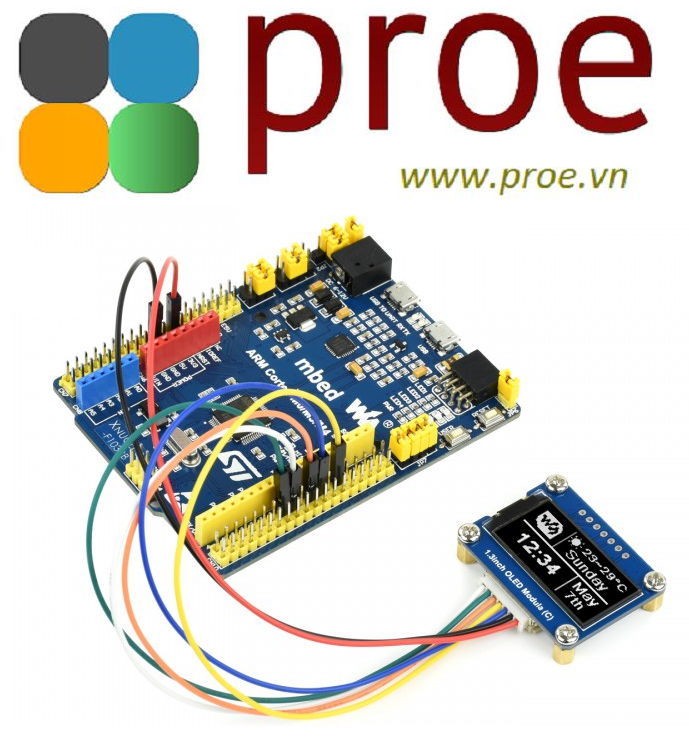

Connecting With Arduino Board

Living Example

Outline Dimensions

Resources & Services

Wiki: 1.3inch_OLED_Module_(C)

PACKAGE CONTENT

Weight: 0.016 kg

  1. 1.3inch OLED Module (C) x1
  2. PH2.0 7PIN 20cm cable x1

1

2
