Kết vối và sử dụng module thời gian thực RTCDS3231 trên Raspberry Pi

Đăng bởi Nguyễn Quốc Vương vào lúc 30/10/2020

Thông thường, khi khởi động, hệ điều hành của Raspberry sẽ tự động cập nhật thời gian. Tuy nhiên trong trường hợp không có kết nối Internet, mốc thời gian của Raspberry sẽ bị reset lại. Để khắc phục điều này, ta cần trang bị thêm module RTC DS3231 để nó lưu lại giá trị thời gian.

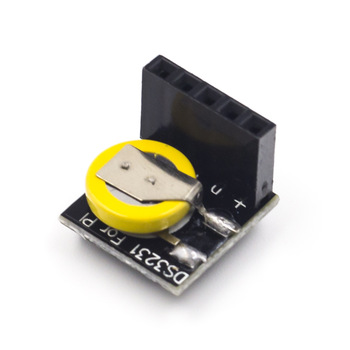

Module RTC DS3231 (https://www.proe.vn/rtc-ds3231-for-raspberry-pi)

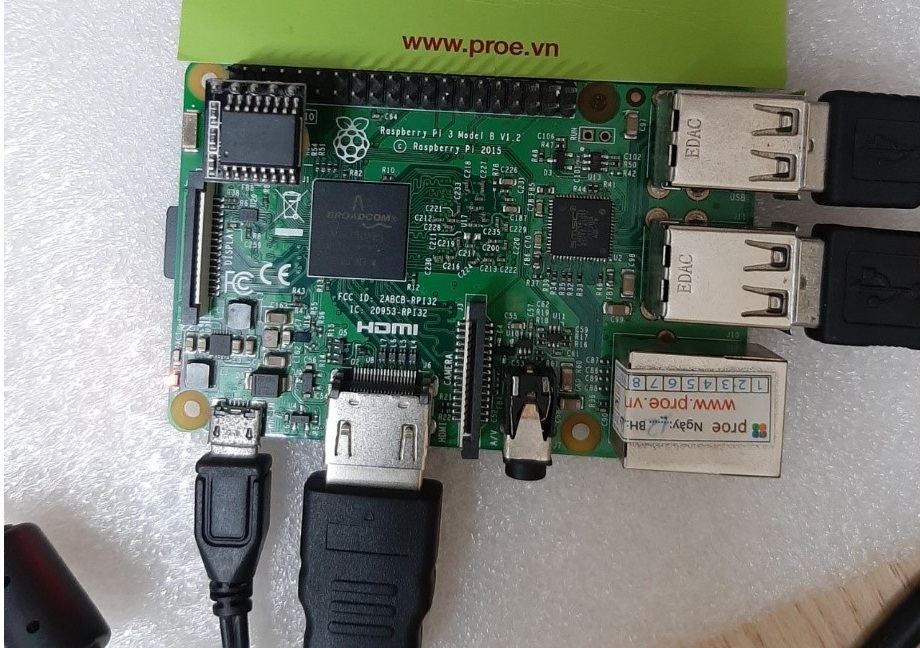

Kết nối module RTC vào Raspberry (đặt mua Raspberry tại: https://www.proe.vn/search?query=raspberry+pi)

Đầu .tiên, để Raspberry Pi giao tiếp được với module, cần update I2C tools, và cho phép I2C hoạt động.

Nhập lệnh sudo apt – get install – y i2c – tools

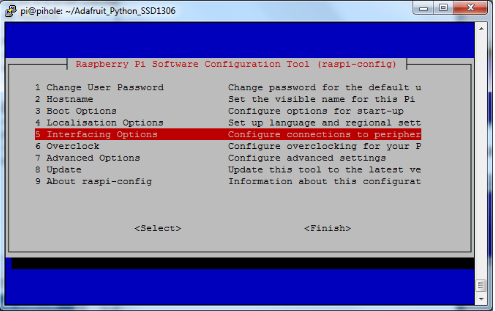

Tiếp theo, mở Raspberry Pi Sofeware Configuration Tool bằng lệnh sudo raspi – config

Chọn Interfacing Options → I2C → Enabled. Sau đó Reboot.

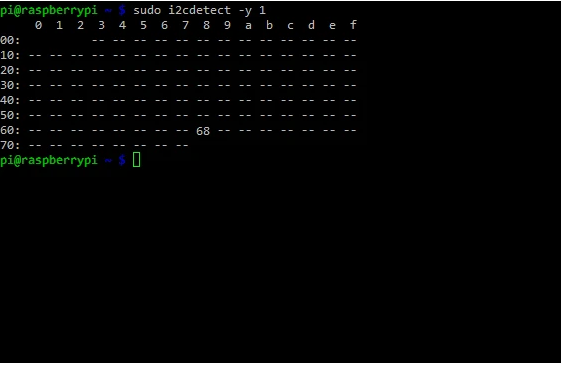

Sau khi thực hiện xong bước này, ta có thể xem được địa chỉ của I2C bằng lệnh: sudo i2cdetect -y 1.

Tiếp theo, cần nạp module RTC vào Kernel bằng cách nhập lệnh:

Sudo modprobe rtc – ds1307

Sudo bash ()

Echo ds1307 0x68 > /sys/class/i2c – adapter/i2c – 1/new_device

Exit

Lúc này, bạn có thể kiểm tra thời gian của module RTC bằng lệnh: sudo hwclock – r

Kế đến, cần nạp thời gian của hệ thống vào RTC bằng lệnh. sudo hwclock – w

Như vậy, các bước cài đặt thời gian cho RTC trùng với hệ thống đã xong. Chúng ta cần hoàn tất bước cuối cùng để Raspberry sử dụng RTC.

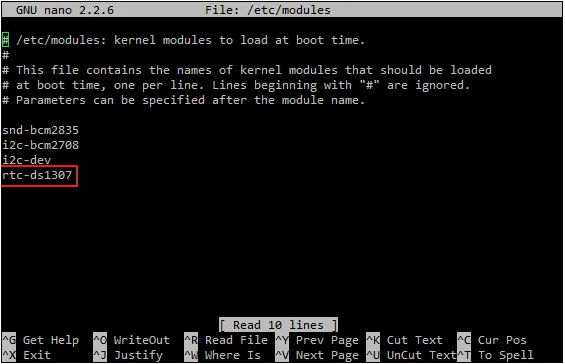

Nhập lệnh sudo nano / etc / modules vào terminal. Add rtc – ds1307 vào cửa sổ nano

Lưu lại và thoát khỏi Nano.

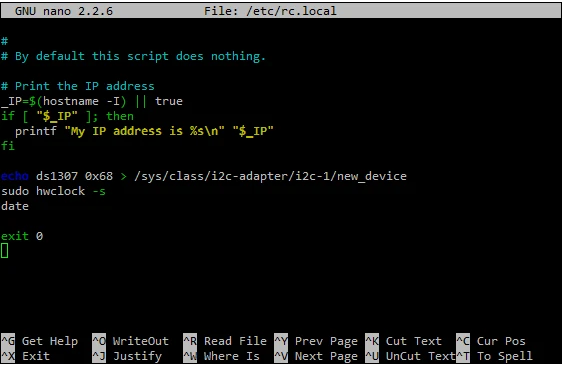

Tiếp tục nhập lệnh: sudo nano /etc/rc.local

Nhập 3 dòng sau như hình:

Echo ds1307 0x68 > /sys/class/i2c – adapter/i2c – 1/new_device

Sudo hwclock -s

Date

Ctrl + X, tiếp tục nhấn Y để lưu và trở lại terminal. Nhập lệnh date để xem lại thời gian.

Reboot lại Raspberry để hoàn tất việc cài đặt. Bây giờ, Raspberry sẽ hiển thị đúng thời gian thực kể cả khi không cấp nguồn cho nó trong một khoảng thời gian.



Tài liệu tham khảo: https://thepihut.com/blogs/raspberry-pi-tutorials/17209332-adding-a-real-time-clock-to-your-raspberry-pi

Tags : DS1307, DS3231, Raspberry RTC, RTC module, Thời gian thực
