Cách lắp vỏ nhôm kèm quạt và tản nhiệt cho Raspberry Pi 3, 4

Đăng bởi Nguyễn Quốc Vương vào lúc 12/07/2021

Do vị trí đặt cổng LAN và USB hub của Raspberry Pi 3 và 4 là khác nhau nên vỏ nhôm của 2 loại này cũng khác nhau. Nhưng về trình tự lắp đặt của 2 loại vỏ hộp này là giống nhau.

Link vỏ nhôm: Raspberry Pi 3, Raspberry Pi 4 (chưa kèm quạt + tản nhiệt).

Các bước lắp vỏ nhôm cho Raspberry Pi 3, 4 thực hiện được thể hiện trong các hình dưới đây:

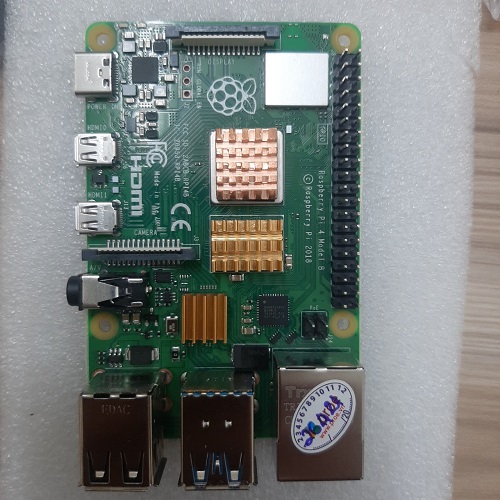

Đầu tiên, dán các miếng tản nhiệt lên CPU, RAM và Chip Ethernet của Raspberry Pi 4 (Đối với Pi 3 thì chỉ dán 2 miếng).

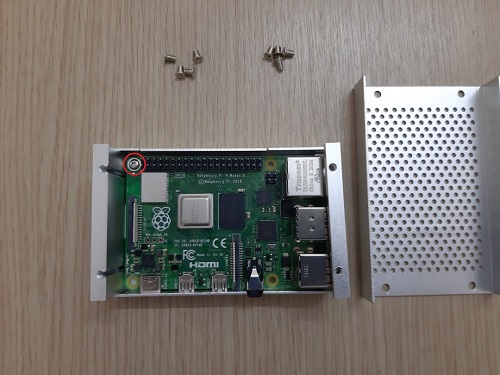

Đặt Pi vào hộp và cố định Pi bằng ốc.

Lưu ý: Trong bộ ốc có 9 con, 1 con dùng để cố định Pi vào vỏ khác với 8 con còn lại.

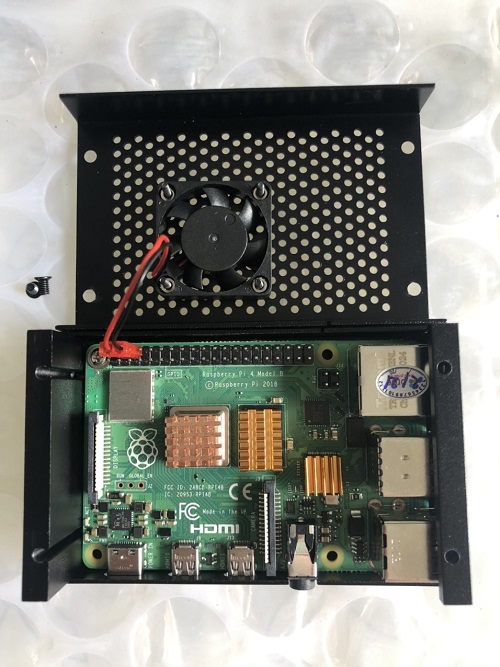

Tiếp theo gắn quạt vào vỏ trên và cố định bằng bộ ốc đen nhỏ đi kèm.

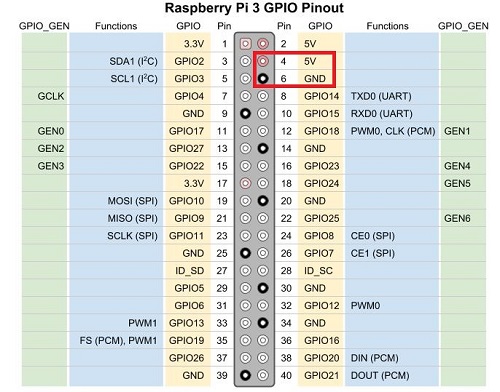

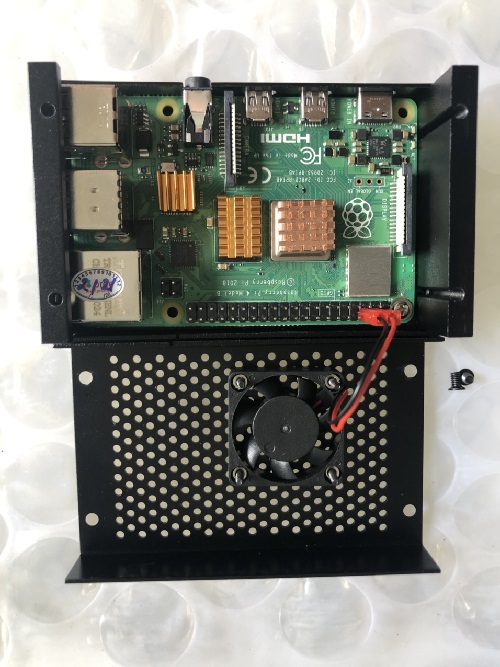

Cắm nguồn cho quạt: dây đỏ cắm vào 5V, dây đen cắm vào GND. Xác định rõ chân nguồn để tránh cắm sai có thể gây chạm cháy bo mạch.

GPIO của Pi 3 và 4 là như nhau.

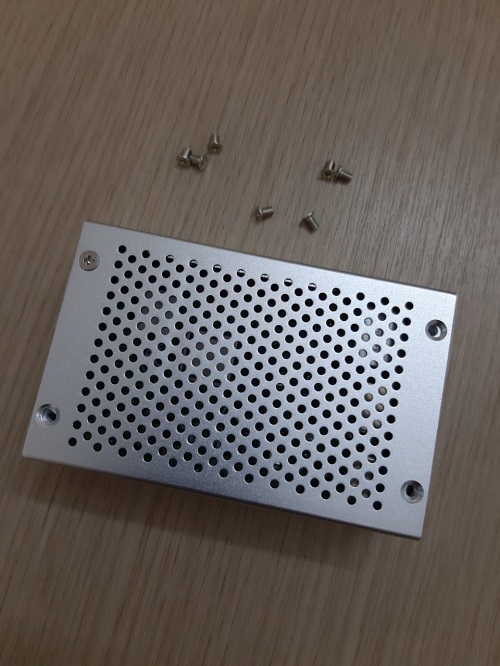

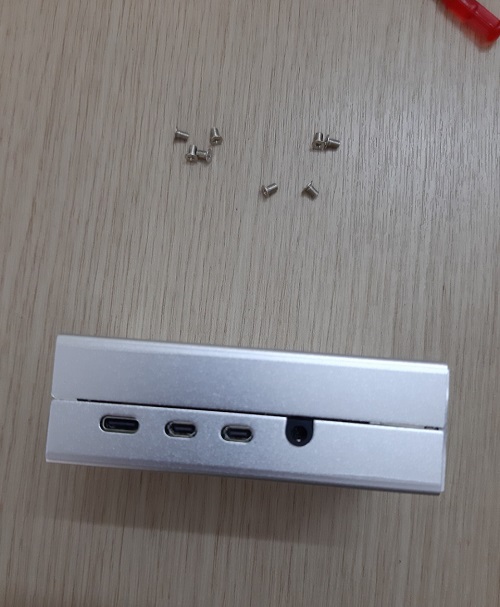

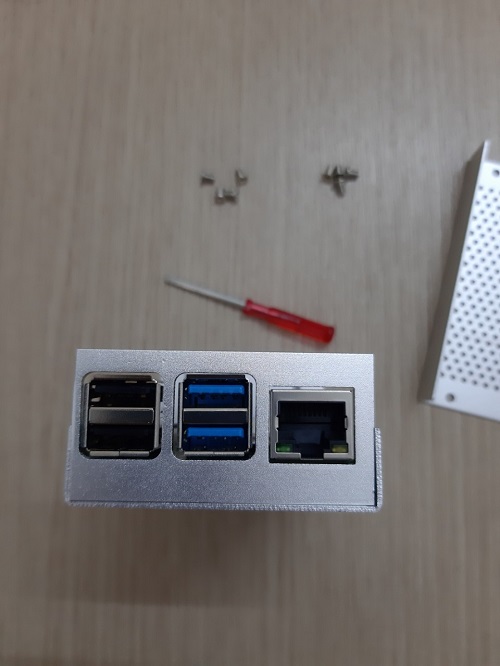

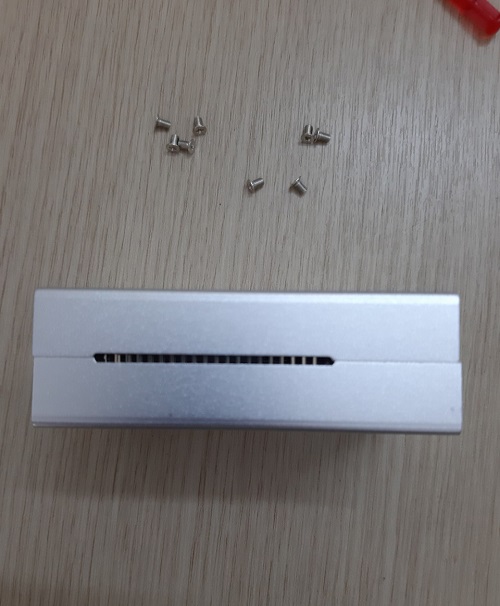

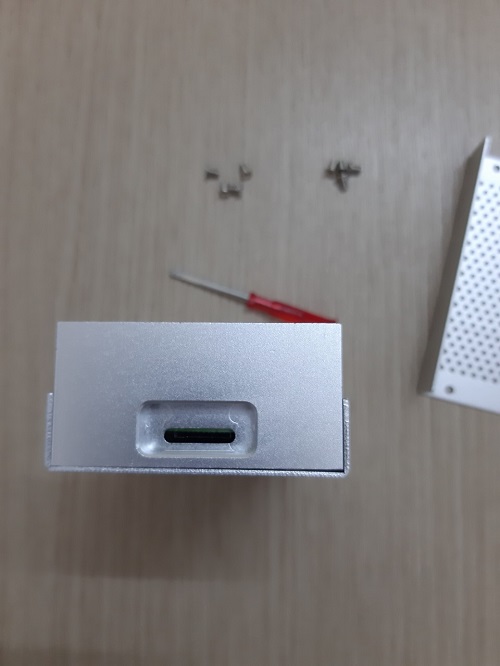

Gắn phần vỏ trên và cố định bằng các ốc con.



Tags : tản nhiệt pi, vỏ nhôm, vỏ pi 3, vỏ pi 4, vỏ raspberry pi
