240×320, General 2.4inch LCD Display Module, 65K RGB

  • Mã sản phẩm: 2.4inch LCD Module
  • Nhà sản xuất: Waveshare
  • Website hỗ trợ: https://www.proe.vn
350.000₫
PACKAGE CONTENT

Weight: 0.03 kg

  1. 2.4inch LCD Module x1
  2. PH2.0 8PIN 20cm cable x1

1

2

DESCRIPTION
PACKAGE CONTENT

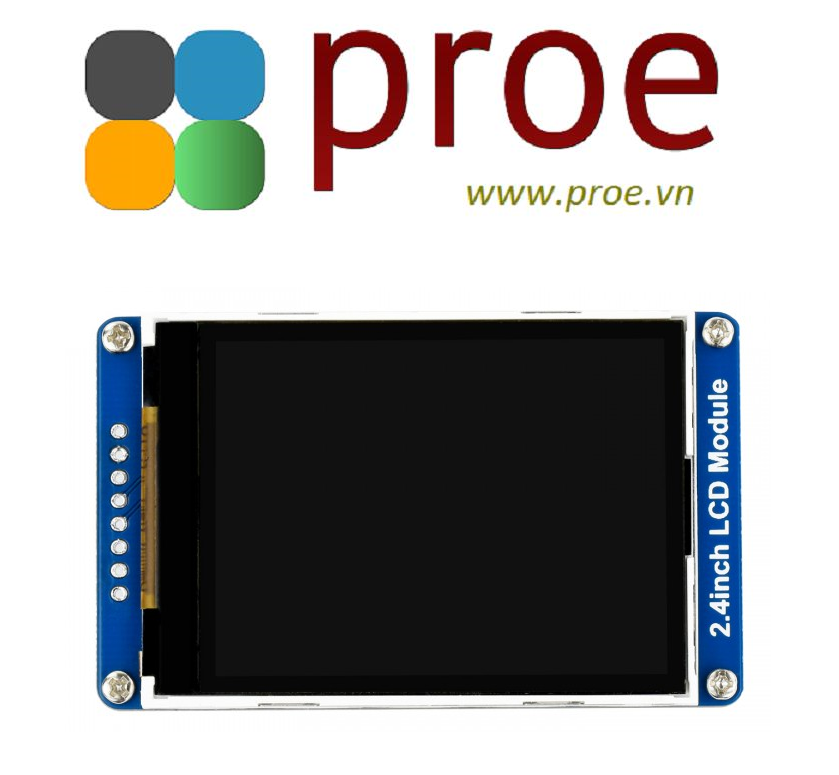

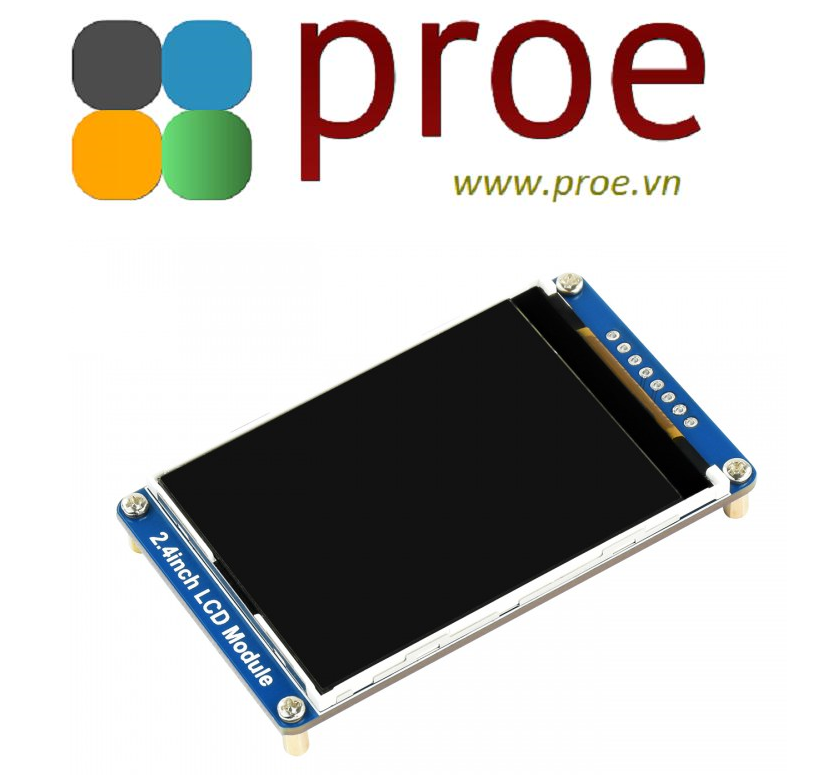

2.4inch LCD Display Module, 65K RGB Colors, 240×320 Resolution, SPI Interface

2.4" LCD DISPLAY MODULE

Embedded ILI9341 Driver, Using SPI Bus

Comes with examples for Raspberry Pi, Arduino, STM32, etc.


  • Size2.4"
  •
  • Resolution240×320
  •
  • Display Color65K RGB
  •
  • InterfaceSPI
  •
  • DriverILI9341

Features At A Glance

  • 240×320 resolution, 65K RGB colors, clear and colorful displaying effect
  • SPI interface, minimizes required IO pins, supports controller boards like Raspberry Pi/Arduino/STM32
  • Comes with development resources (examples for Raspberry Pi/Arduino/STM32)

Specifications

OPERATING VOLTAGE 3.3V RESOLUTION 240 × 320 pixels
COMMUNICATION INTERFACE 4-wire SPI DISPLAY SIZE 36.72 × 48.96mm
DISPLAY PANEL TFT PIXEL SIZE 0.153 × 0.153mm
DRIVER ILI9341 DIMENSIONS 70.50 × 43.30mm

Controlled Via SPI Bus

Supports Controller Boards Like Raspberry Pi/Arduino/STM32

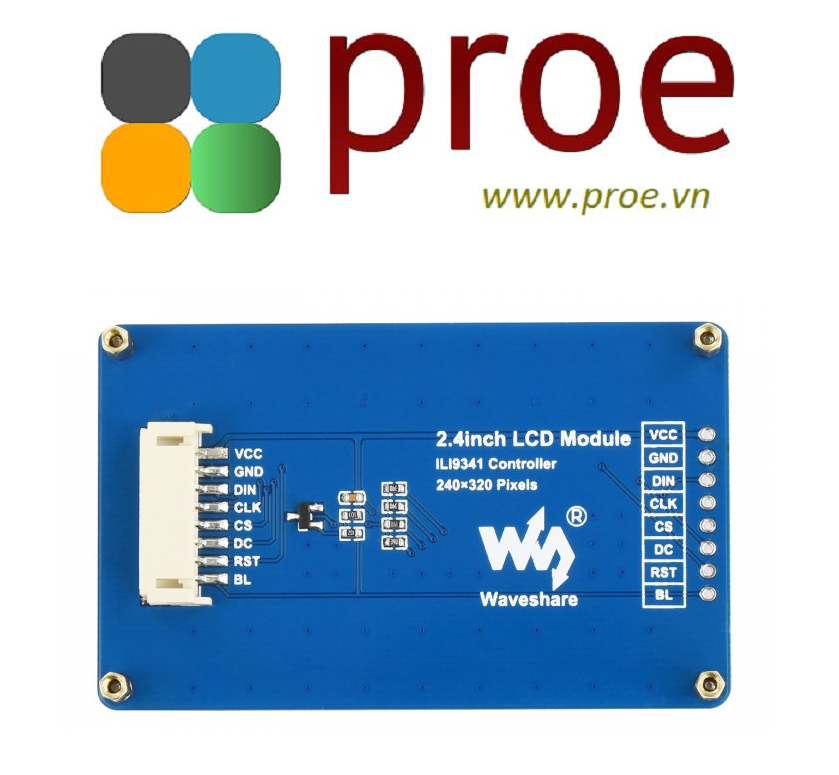

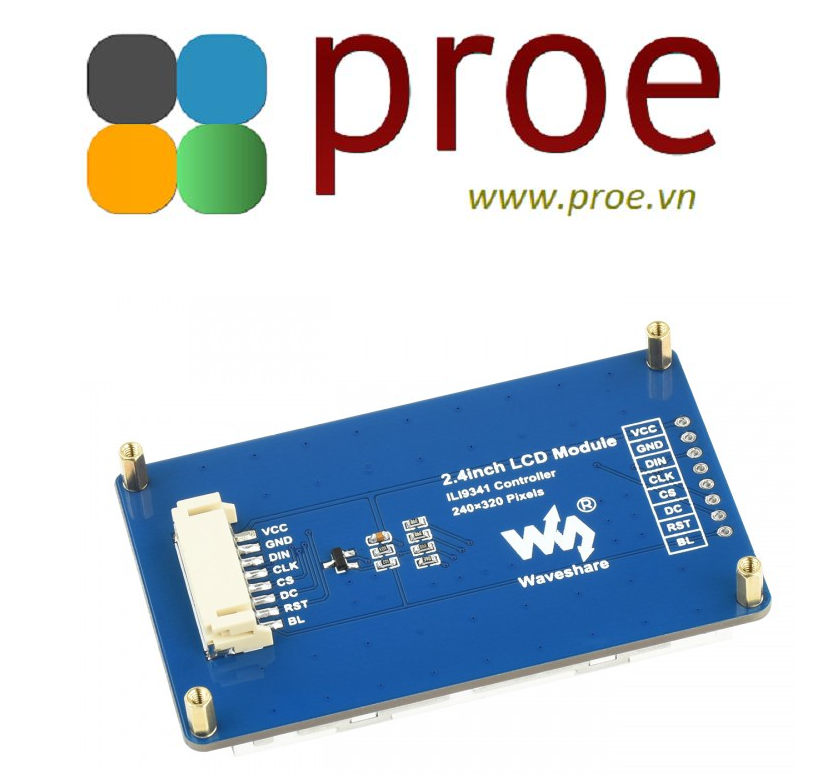

VCC Power (3.3V input)
GND Ground
DIN SPI data input
CLK SPI clock input
CS Chip selection, low active
DC Data/Command selection (high for data, low for command)
RST Reset, low active
BL Backlight

Hardware Connection

Connecting With Raspberry Pi

Connecting With Arduino Board

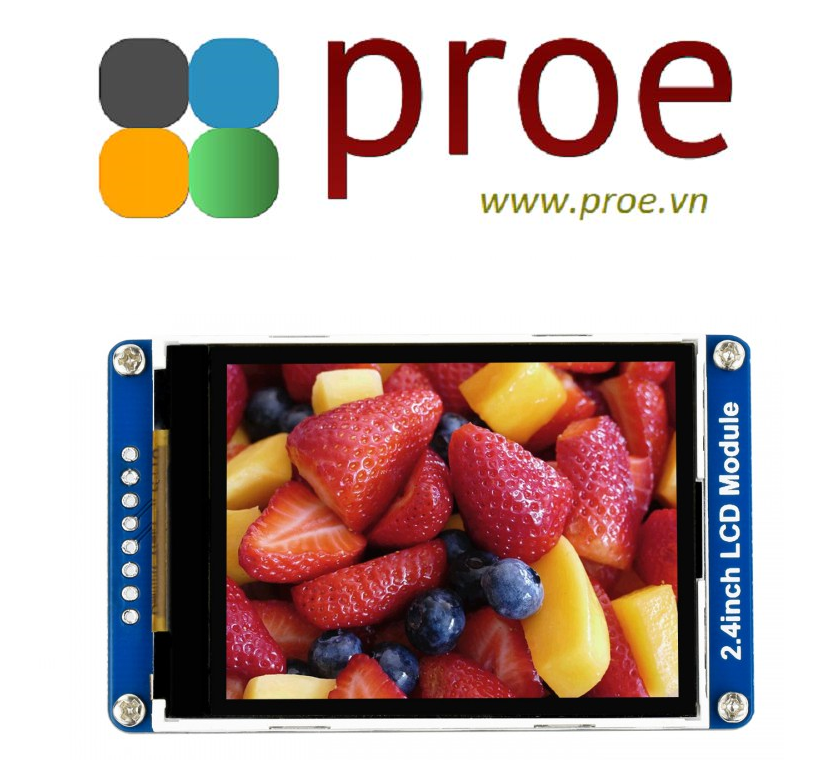

Living Example

Outline Dimensions

Resources & Services

Wiki: 2.4inch_LCD_Module
