1.14inch LCD Module 240×135, General 1.14inch LCD Display Module, IPS, 65K RGB

  • Mã sản phẩm: 1.14inch LCD Module
  • Nhà sản xuất: Waveshare
  • Website hỗ trợ: https://www.proe.vn
210.000₫
DESCRIPTION

1.14inch LCD Display Module, IPS Screen, 65K RGB Colors, 240×135 Resolution, SPI Interface

1.14" LCD DISPLAY MODULE

Embedded ST7789 Driver, Using SPI Bus

Comes with examples for Raspberry Pi, Arduino, STM32, etc.


  • Size1.14"
  •
  • Resolution240×135
  •
  • Display Color65K RGB
  • Display PanelIPS
  •
  • InterfaceSPI
  •
  • DriverST7789

Features At A Glance

  • 240×135 resolution, 65K RGB colors, clear and colorful displaying effect
  • SPI interface, minimizes required IO pins, supports controller boards like Raspberry Pi/Arduino/STM32
  • Comes with development resources (examples for Raspberry Pi/Arduino/STM32)

Specifications

OPERATING VOLTAGE 3.3V/5V RESOLUTION 240 × 135 pixels
COMMUNICATION INTERFACE 4-wire SPI DISPLAY SIZE 24.91 × 14.86mm
DISPLAY PANEL IPS PIXEL SIZE 0.1101 × 0.1035mm
DRIVER ST7789 DIMENSIONS 35.00 × 32.00mm

Controlled Via SPI Bus

Supports Controller Boards Like Raspberry Pi/Arduino/STM32

VCC Power (3.3V/5V input)
GND Ground
DIN SPI data input
CLK SPI clock input
CS Chip selection, low active
DC Data/Command selection (high for data, low for command)
RST Reset, low active
BL Backlight

Hardware Connection

Connecting With Raspberry Pi

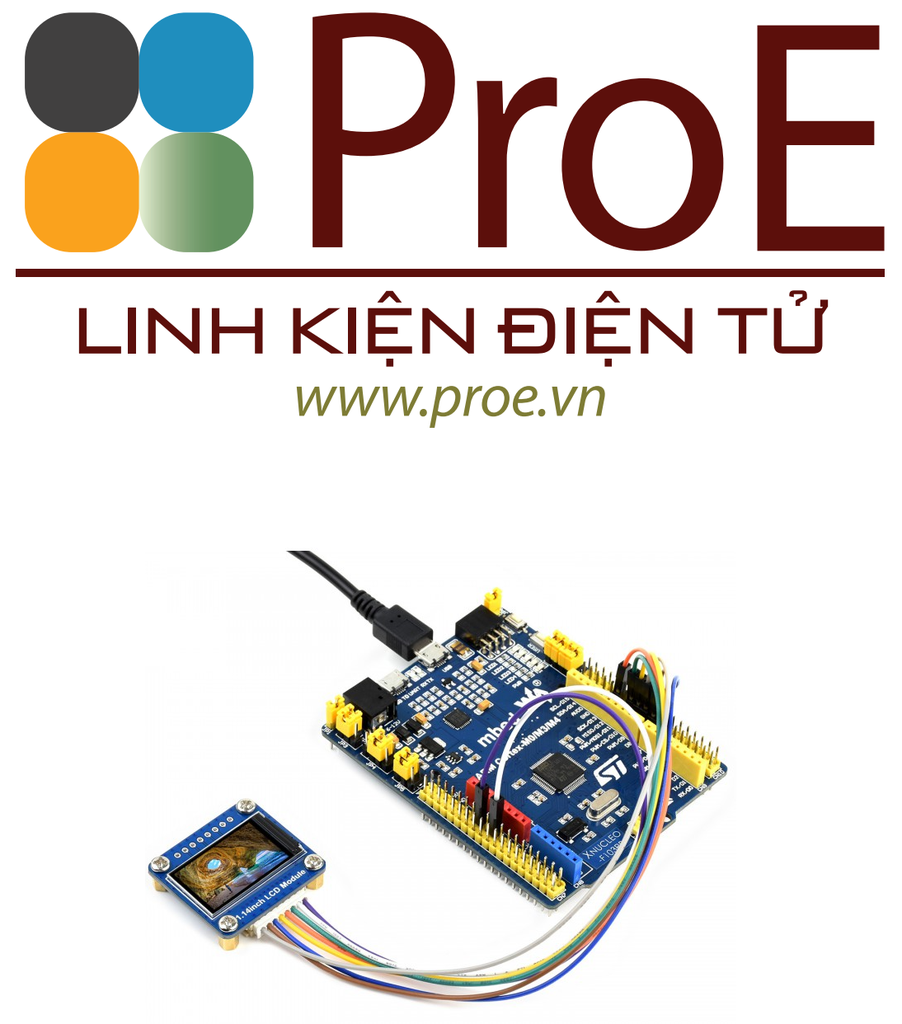

Connecting With Arduino Board

Living Example

Outline Dimensions

Resources & Services

Wiki: www.waveshare.com/wiki/1.14inch_LCD_Module

PACKAGE CONTENT

Weight: 0.017 kg

  1. 1.14inch LCD Module x1
  2. PH2.0 8PIN 20cm cable x1

1

2
